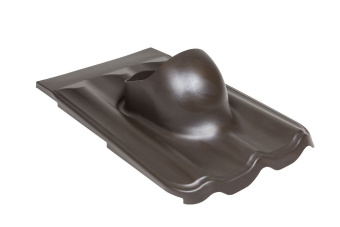

Элемент проходной Vilpe Muotokate XL коричневый

XL-MUOTOKATE проходной элемент для монтажа на металлических кровлях с профилем Classic и Modern (ширина волны ≈ 183,3 мм, длина профиля min 350 мм, высота профиля ≈ 39 мм) труб и вентиляторов диаметром 160 - 250 мм и XL -резинового ворота. Важно: для вент труб XL, внешний диаметр 300 мм.

Устанавливается при монтаже и на готовую кровлю.

Комплект

• XL -проходной элемент
• XL -кольцо гидрозатвора
• уплотнительная лента (3 шт.)
• монтажная инструкция
• набор крепежа (саморезы 8х65 мм в цвет).

Применение

• Металлочерепица Classic, Modern
• Для вент труб XL, внешний диаметр 300 мм

Монтаж

Устанавливается при монтаже и на готовую кровлю.

• Допустимый угол наклона для трубы ⌀110 45
• Допустимый угол наклона для трубы ⌀125 40
• Допустимый угол наклона для трубы ⌀160 27
• Допустимый угол наклона для трубы XL ⌀160 47
• Допустимый угол наклона для трубы XL ⌀200 47
• Допустимый угол наклона для трубы XL ⌀250 47

Высота профиля и место установки уплотнителя гидрозатвора могут изменить допустимый угол уклона.

Внимание: герметик в комплект не входит.
