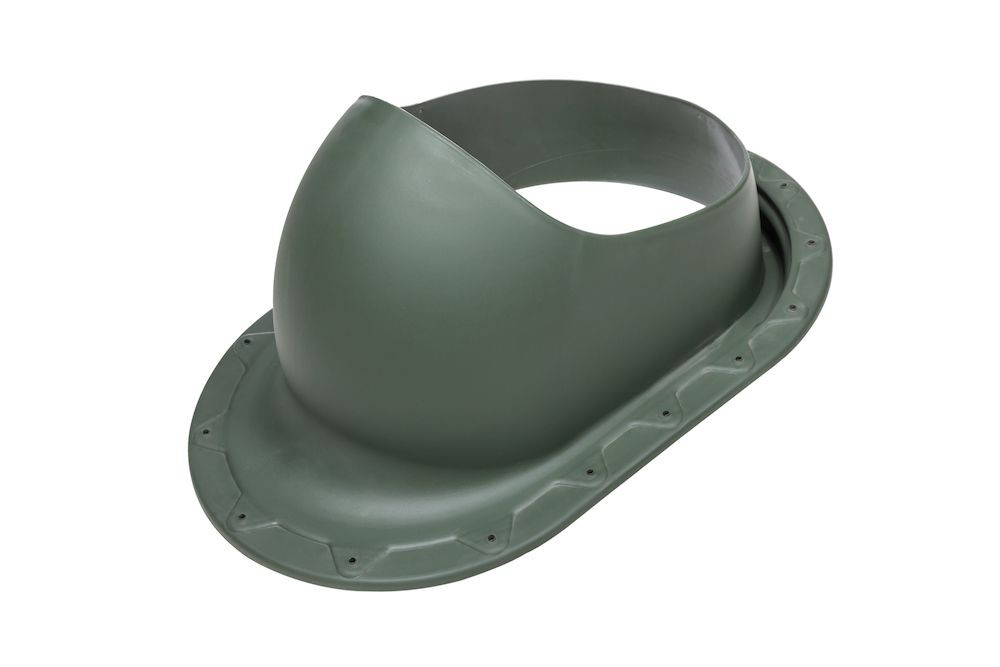

Проходной элемент CLASSIC-XL зеленый

XL -CLASSIC проходной элемент для монтажа на фальцевой и готовой битумной скатной кровле труб и вентиляторов диаметром 160 –250 мм и XL -резинового ворота. Важно: для вент труб XL, внешний диаметр 300 мм.

Герметичность монтажа обеспечивается резиновым уплотнителем на внутренней стороне фланца.

Применение

• Фальц
• Битумная плитка
• После монтажа
• Для вент труб XL, внешний диаметр 300 мм

Монтаж

Устанавливается при монтаже и на готовую кровлю.

• Допустимый угол наклона для трубы ⌀110 55
• Допустимый угол наклона для трубы ⌀125 55
• Допустимый угол наклона для трубы ⌀160 48
• Допустимый угол наклона для трубы XL ⌀160 47
• Допустимый угол наклона для трубы XL ⌀200 47
• Допустимый угол наклона для трубы XL ⌀250 47

Комплект

• XL -проходной элемент
• XL -кольцо гидрозатвора
• шаблон и набор крепежа (саморезы 18х38 мм б/ш в цвет+насадка).
