Шаг обрешётки под металлочерепицу: 300 и 350 мм

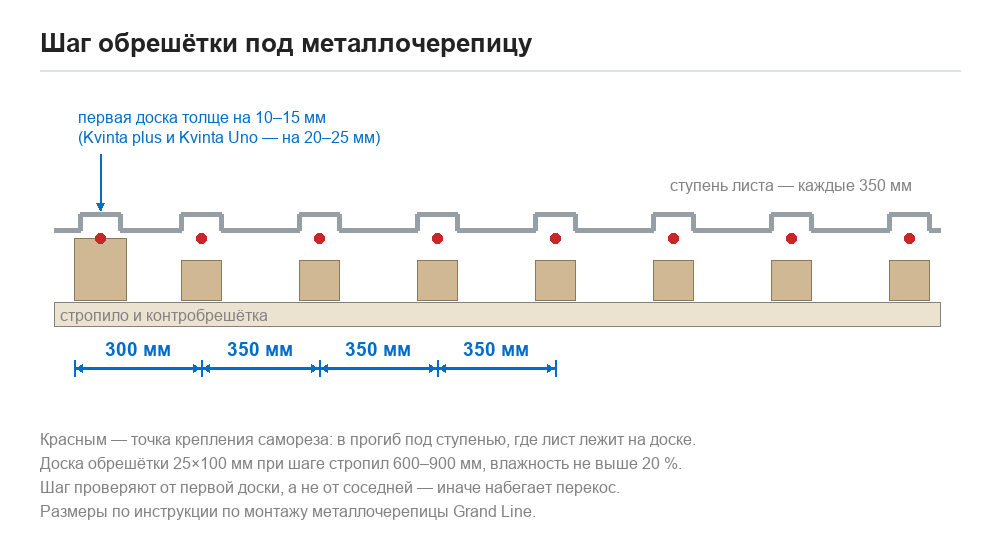

Короткий ответ: от начала первой доски до центра второй — 300 мм, все следующие доски — через 350 мм. Первая доска должна быть толще остальных на 10–15 мм, а под профили Kvinta plus и Kvinta Uno — на 20–25 мм. При шаге стропил 600–900 мм обрешётку делают из обрезной доски 25×100 мм. Дальше разберём, откуда берутся эти числа и что пойдёт не так, если шаг сбить.

Откуда взялись 350 мм

Лист металлочерепицы состоит из волн и поперечных ступеней, которые имитируют черепичную кладку. Ступени повторяются строго через 350 мм — это расстояние и называют шагом металлочерепицы. Оно одинаково у всех профилей Grand Line: Классик, Кредо, Камея, Квадро профи, Квинта Уно.

Саморез вкручивают в прогиб под ступенью, где лист лежит на доске вплотную. Если доска окажется не под ступенью, а между ступенями, саморез притянет лист «по воздуху» и продавит металл — появится вмятина, а прокладка самореза не прижмётся как надо. Поэтому обрешётка обязана попадать в шаг листа, а не наоборот.

Тот же шаг 350 мм заложен в длины листов: первый однорядный лист — 500 мм, следующий 850, потом 1200 и так далее. Прибавляется всегда 350.

Первый шаг — 300 мм, а не 350

Это место, где чаще всего ошибаются. Расстояние 300 мм отмеряют от начала первой доски (не от центра) до центра второй. Разница возникает потому, что лист выходит за карниз, и первая доска работает не только опорой, но и краем свеса.

Дальше идёт ровный шаг 350 мм от центра к центру. Grand Line отдельно предупреждает: шаг надо периодически проверять именно от первой доски обрешётки, а не от предыдущей. Иначе погрешность в пару миллиметров на каждой доске к середине ската превращается в перекос на несколько сантиметров.

Почему начальная доска толще

Нижняя ступень первого листа опирается на карнизную доску. Чтобы край листа лёг горизонтально, а не «нырнул» вниз, начальную доску берут толще остальных:

Вместо толстой доски можно поставить компенсирующую рейку соответствующей толщины — так часто удобнее.

Второе требование к начальной доске: если на неё крепятся длинные крюки водосточной системы, ширина доски должна быть не менее 200 мм, а под ножку крюка в утолщённой доске делают пазы. Компенсирующую рейку в этом случае монтируют между крюками.

Какую доску брать

• Сечение. При шаге стропил 600–900 мм — обрезная доска 25×100 мм.
• Влажность. По СНиП II-25-80 «Деревянные конструкции» влажность пиломатериала не должна превышать 20 %. Сырая доска после высыхания уводит шаг и вырывает саморезы.
• Обработка. Перед монтажом доску просушивают и обрабатывают антипиреновыми и антисептическими составами.

Доску можно взять в разделе пиломатериалов.

Контробрешётка: без неё шаг не поможет

Шаговая обрешётка крепится не на стропила напрямую, а на контробрешётку, которая монтируется поверх гидроизоляции. Она даёт вентиляционный канал под кровлей и служит основанием для обрешётки. Без вентзазора конденсат остаётся под металлом, и обрешётка сгнивает раньше, чем прослужит покрытие.

Места крепления контробрешётки — это проколы в гидроизоляции над стропильной ногой. Чтобы влага не шла по этим отверстиям в дерево, Grand Line рекомендует уплотнительную самоклеящуюся ленту под контробрешётку X-Band. Плёнки и ленты — в разделе гидро-ветрозащиты и пароизоляции.

Ещё одно правило оттуда же: выводить гидроизоляцию в водосточный жёлоб не рекомендуется — плёнка перекроет вентиляционный зазор.

Дополнительные доски: конёк, торец, примыкания

• У конька ставят дополнительную доску, толще штатной на высоту волны металлочерепицы. На неё опирается верхний край листа.
• На торцах ската монтируют торцевые доски. Торцевая доска должна быть выше обрешётки на высоту профиля металлочерепицы — к ней крепится торцевая планка.
• В местах примыканий и вокруг труб между штатными досками добавляют дополнительную доску, чтобы было к чему крепить планки.

Что будет, если шаг не выдержан

Инструкция Grand Line формулирует прямо: при несоблюдении шага возникают проблемы с монтажом листов, что потребует переделки всей обрешётки. На практике это выглядит так:

• Саморез попадает не в прогиб, а в ступень — лист получает вмятину, прокладка не прижимается, точка крепления начинает течь.
• Доски «уползают» от расчётных мест, и последние листы приходится крепить в пустоту.
• Замковое соединение поперечных стыков перестаёт идти единой линией вдоль ската, и стыки становятся видны с земли.

Чек-лист перед укладкой листов

1. Уклон ската не меньше 12° — ниже металлочерепицу не применяют.
2. Контробрешётка смонтирована поверх гидроизоляции, вентзазор на карнизе открыт.
3. Начальная доска толще остальных на 10–15 мм (Kvinta — на 20–25 мм) и шириной не менее 200 мм, если на неё идут длинные крюки.
4. От начала первой доски до центра второй — 300 мм.
5. Все остальные доски — через 350 мм, шаг проверен от первой доски, а не от соседней.
6. У конька стоит дополнительная доска на высоту волны.
7. Торцевые доски выше обрешётки на высоту профиля.
8. Влажность доски не выше 20 %, антисептик нанесён.

Коротко

• 300 мм до второй доски, дальше 350 мм — это шаг ступени листа, он одинаков у всех профилей Grand Line.
• Первая доска толще на 10–15 мм, под Kvinta — на 20–25 мм.
• Доска 25×100 мм при шаге стропил 600–900 мм, влажность до 20 %.
• Шаг проверяют от первой доски, иначе набегает перекос.
• Дополнительные доски нужны у конька, на торцах и в примыканиях.

Профили и цвета — в разделе металлочерепицы, планки и саморезы — в элементах кровли. Если не уверены в раскладке листов, привозите размеры скатов — посчитаем и подготовим спецификацию раскроя.
